叉车故障灯符号图案大全，叉车仪表是一种采用了高性能微处理器的数字化智能仪表，实现了内燃机叉车燃油油量、冷却水温、机油压力、油温、发动机转速和工作小时计等数字化显示，同时具有自动监测发动机等工况及故障提示、感叹号报警等功能。叉车仪表盘故障灯是什么灯？叉车仪表盘上显示这些故障灯是什么意思?叉车故障灯标志图解。叉车仪表盘故障灯图解大全大图。合力叉车故障灯大全_叉车仪表图解_合力叉车仪表符号意思。

电气系统
1
0.1 概述
电气系统为负搭铁的单线电路。电气设备主要由以下几个系统组成：
(1)充电系
由发电机、蓄电池、充电指示信号灯等组成，属于叉车用电设备的电源，电压：12V
(2)启动系
主要由启动机、启动开关组成，其用途是启动发动机。

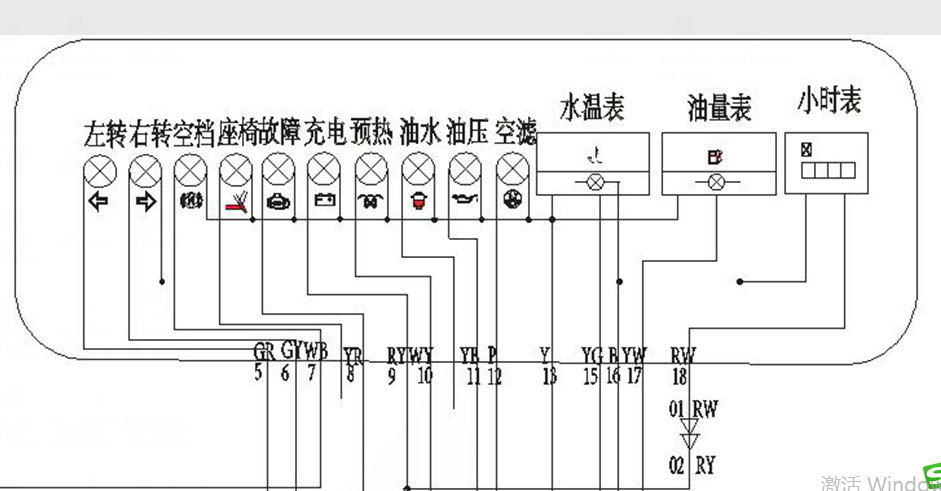

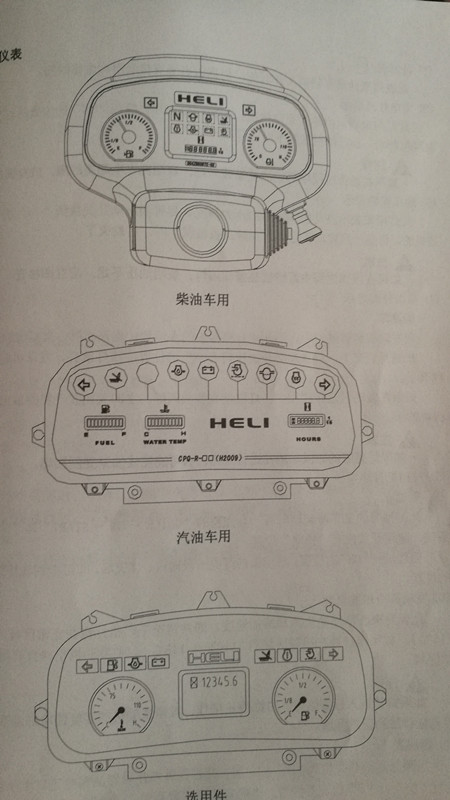

(3)仪表
有计时表、油量表、水温表等，是叉车上的监测设备。
(4)照明信号设备
包括各种照明、信号灯和喇叭、蜂鸣器等。
前大灯：35W
前组合灯(转向/示宽)21W/10W
后组合灯(制动/示宽，转向，倒车)：21W/5W(红)/21W(琥珀)/10W(红)
1
0.2 操作简述
(1)预热启动开关：右旋一档，仪表及点火电源接通，对于柴油机发动机自动开始预
热，预热批示灯点亮14S后自动熄灭，预热器停止工作；可旋二档启动发动机。
注意：对于叉车必须先将变速杆置于零档方能启动，否则零档开关断路，启动机不能
启动。
(2)灯光开关：拉出一档，前后示宽灯亮，拉到二档前大灯亮。
(3)左转向信号：转向灯开关向前推，前组合灯左转向信号灯闪亮。
(4)右转向信号：转向灯开关向后拉，前组合灯右转向信号灯闪亮。
(5)制动信号：当叉车需紧急刹车时，脚踩制动踏板，后组合灯制动灯(红色)亮。
(6)倒车信号：当叉车需要倒车时，操纵杆置于倒车档，这时，倒车灯(白色)亮，倒车
蜂鸣器即鸣响。

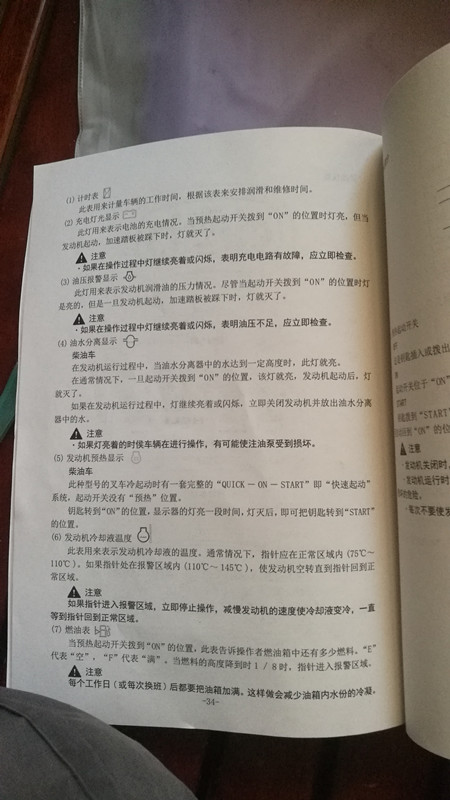

(7)充电信号显示：启动开关右开一档，充电指示灯亮，待发动机启动后即自动熄灭；
若中途灯亮，则说明充电电路有故障，应停车检查。
(8)油压信号显示：启动开关右旋一档，发动机油压指示灯亮，发动机发动后指示灯自
动熄灭；若中途灯亮，则说明润滑不好，应停车检查。
(9)油量表：表示油箱中燃油的储存量。
(10)水温表：指示发动机冷却水的温度，标度盘上白色区域为60-80℃，绿色区域为
80-110℃(发动机正常工作温度)，红色区域为110-145℃，当指针指到红色区域时叉车应停
止使用，待指针返回到绿色区域后再投入工作。
(11)计时表：累计发动机工作小时。

一个是发电充电指示灯，一个是机油指示灯。

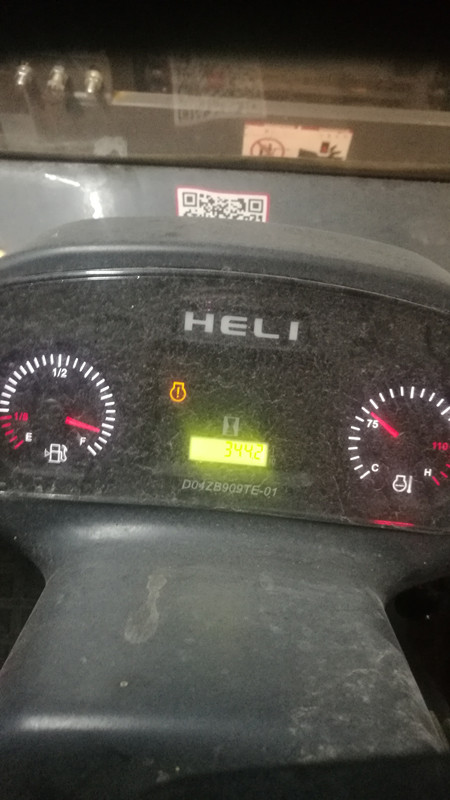

在启动前状态有三个灯，一个预热（弹簧状），一个充电指示（电瓶状+-），一个机油指示（中间是个水滴样的），预热在几秒后灭了，剩下两个启动后灭，如果装有油水分离器的话，油水分离器里有水后就会亮起，一般打响后没灯亮就正常。还有一个发动机故障灯。亮一下又灭了，然后又亮。也不影响叉车正常使用？看看油水分离检测线。合力叉车仪表盘故障灯 合力叉车仪表盘故障灯 仪表灯故障可以参照维修使用说明书,找到相应的故障代码,对应处理即可解决。

合力叉车启动时,报警响并且仪表盘指示灯全亮为什么？如果是启动之后就是熄灭的话，就是车辆在进行正常的自检的。灯全部熄灭为电脑检测为正常，无故障，有故障有灯会常亮或闪亮，或是有蜂鸣声。杭叉仪表盘指示灯图解合力叉车故障灯图解大全大图叉车指示灯图片

• 杭叉科帝斯1244故障代码 合力叉车科帝斯1215故障灯显示
•

• 科帝斯1215故障灯显示

  常见故障诊断：

  故障灯显示 LED玛 编程器显示 意　　义 可 能 原 因 ¤ ¤¤ 1，2 HW FAILSAFE 硬件故障自动保护出错 1．控制器损坏 ¤ ¤¤¤ 1，3 M-FAULT M-输出短路 1．M-输出接地 2．控制器内部接地 ¤ ¤¤¤¤ 1，4 SRO SRO故障 1. 钥匙开关及方向输入顺序错 2. SRO类型选择错误 3. 制动或方向开关线路开路 4. 顺序延时太短 ¤¤ ¤ 2，1 THROTTLE FAULT1 加速器故障 1．加速器输入接线开路 2．加速器输入接线对地或B+短路 3．加速器的电位器 4．故障选错加速器类型 ¤¤ ¤¤ 2，2 BB WIRING CHECK 紧急反向接线故障 1．BB接线开路 2．BB 检测线路开路 ¤¤ ¤¤¤ 2，3 HPD HPD顺序故障 1．KSI制动及加速器输入顺序错 2．HPD型式选错 3．加速器电位器调节不正确 4．顺序延时时间太短 ¤¤ ¤¤¤¤ 2，4 THROTTLE FAULT2 电位器低端断路或短路 1．加速器低端接线开路 2．加速器低端接线短路 3．加速器类型选错 ¤¤¤ ¤ 3，1 CONT DRVR OC 驱动电流过大 1．换向接触器线圈短路 ¤¤¤ ¤¤ 3，2 DIR CONT WELDED 换向接触器粘连 1．换向接触器触点闭合 ¤¤¤ ¤¤¤¤ 3，4 MISSING CONTACTOR 未发现接触器 1．换向接触器线圈开路 2．换向接触器线圈丢失 3．连接换向接触器的线路开路 ¤¤¤¤ ¤ 4，1 LOW BATTERY VOLTAGE 电池电压过低 1．电池电压＜21V 2．电池接线端子腐蚀或松动 3．控制器接线端子松动 ¤¤¤¤ ¤¤ 4，2 OVER VOLTAGE 电池电压过高 1．电池电压＞60V 2．车辆运行时充电器仍连接 ¤¤¤¤ ¤¤¤ 　4，3 THERMAL CUTBACK 温度过高/过底切断 1．温度>85℃或<-25℃ 2．车辆超载 3．控制器安装不合适 4．工作于极限环境 LED代码示例：¤¤ ¤¤¤¤ 表示LED灯先连闪2次，停顿数秒后再连闪4次。

  相关搜索 叉车故障灯符号图案大全 合力叉车使用说明书 合力叉车仪表故障灯大全图，车上面有很多的故障指示灯，如果说汽车上一些部位发生故障的话，那么就会在汽车的仪表盘上显示出来，但是因为我国很多车主对于汽车的常识并不是很了解，往往看见故障灯亮起以后，但是并不知道这个故障灯究竟是什么意思。所以今天小编就给大家带来仪表盘上会出现的几种救命灯，如果亮起的话，那么正确做法就是赶紧下车检查。 合力叉车仪表符号意思 叉车故障灯标志图解 合力叉车故障代码图解，车子用久了，多多少少都会出现一些小故障，对于老司机来说，可能只听声音都可以很快的发现问题的所在。但新手司机就不一样了，他们往往需要通过仪表盘故障灯才知道车子哪里出现问题。 合力叉车故障代码对照 合力叉车仪表故障灯图解 杭叉故障灯图解大全大图，检查仪表板发动机故障灯是否闪烁。如果发现发动机故障，立即到4S店电脑检测哪个部件导致怠速不稳定，包括传感器故障、发动机燃烧故障、气门位置传感器故障等。 科帝斯1244故障代码 　常见故障诊断： 故障灯显示 LED 码 编程器显示 意义 可能原因 　¤ 0 ， 1 　NO KNOWN FAULTS 　控制器工作，无故障 　无 　¤ ¤¤ 1 ， 2 　HW FAILSAFE 1-2-3 　自检或看门故障 　控制器故障 　¤ ¤¤¤ 1 ， 3 　M-SHORTED 　内部 M- 短路到 B- 　控制器故障 　FLELD OPEN 　励磁绕组故障 1．电机励磁绕组松 2．电机励磁绕组开路 　ARM SENSOR 　电枢电流传感器故障 1．控制器坏 　FLD SENSOR 　励磁电流传感器故障 1．控制器坏 　¤¤ ¤ 2 ， 1 　THROTTLE FAULT1 　滑动端信号故障 1. 加速器输入接线开路 2. 加速器输入接线短路到 B+ 或 B- 　THROTTLE FAULT2 　电位器低故障 1. 控制器的电位器故障 2. 选错加速器类型 　¤¤ ¤¤ 2 ， 2 　SRO 　SRO故障 1．钥匙开关、互锁开关及方向操作 顺序错 2. SRO 型式选错 3. 互锁或方向开关开路 4. 顺序延时太短 　¤¤ ¤¤¤ 2 ， 3 　HPD 　HPD 故障 1. 方向及加速器操作顺序错 2. HPD 型式选错 3. 加速器电位器失调 4. 顺序延时太短 　¤¤ ¤¤¤¤ 2 ， 4 　BB WIRING CHECK 　紧急反向接线错 1. 紧急反向线开路 2. 紧急反向检查线断 　¤¤¤ ¤ 3 ， 1 　CONT DRVR OC 　接触器驱动器输出过流 1. 主接触器线圈短路 　¤¤¤ ¤¤ 3 ， 2 　MAIN CONT WELDED 　主接触器粘连 1. 主接触器粘合 2. 主接触器驱动器短路 　¤¤¤ ¤¤¤ 3 ， 3 　PRECHARGE FAULT 　启动时内部电压过低 1. 控制器坏 2. 外部B-短路到B+或漏电 　¤¤¤ ¤¤¤¤ 3 ， 4 　MISSING CONTACTOR 　未发现接触器 1. 任一接触器线圈开路或未接 　¤¤¤¤ ¤ 4 ， 1 　LOW BATTERY VOLTAGE 　低电池电压 1. 电池电压低于欠压切断点 2. 电池接头腐蚀 3. 电池或控制器端子松 　¤¤¤¤ ¤¤ 4 ， 2 　OVER VOLTAGE 　过压 1. 电池电压达到过压切断点 2. 车辆运行，同时在充电 3. 再生制动时电池脱开 　¤¤¤¤ ¤¤¤ 4 ， 3 　THERMAL CUTBACK 　过 / 欠温切断 1. 温度 > 85 ℃ 或<- 25 ℃ 2. 车辆超载 3. 控制器安装不合适 4. 工作于极限环境 　¤¤¤¤ ¤¤¤¤ 4 ， 4 　ANTI-TIEDOWN 　起始时设置于模式 2 或 4 1. 模式开关对 B+ 短路 2. 模式开关被“系住”在模式 4 或 2




   电动堆高机 1243控制器故障代码

  常见故障诊断：

  故障灯显示 LED 码 编程器显示 意义 可能原因 　¤ 0 ， 1 　NO KNOWN FAULTS 　控制器工作，无故障 　无 　¤ ¤ 1 ， 1 　CURRENT SHUNT FAULT 　电流传感器错误 　控制器故障 　¤ ¤¤ 1 ， 2 　HW FAILSAFE 　硬件失效保护错误 　控制器故障 　¤ ¤¤¤ 1 ， 3 　M-SHORTED 　内部 M- 短路到 B- 　控制器故障 　¤ ¤¤¤¤ 1 ， 4 　SRO 　SRO 故障 1. KSI 互锁及方向输入顺序错 2. SRO 型式选错 3. 互锁或方向开关开路 4. 顺序延时太短 　¤¤ ¤ 2 ， 1 　THROTTLE FAULT1 　滑动端信号故障 1. 加速器输入接线开路 2. 加速器输入接线短路到 B+ 或 B- 3. 加速器的电位器故障 4. 选错加速器类型 　¤¤ ¤¤ 2 ， 2 　EMR REV WIRING 　紧急反向接线故障 紧急反向接线或检测接线故障 　¤¤ ¤¤¤ 2 ， 3 　HPD 　HPD 故障 1. KSI 互锁及加速器输入顺序错 2. HPD 型式选错 3. 加速器电位器失调 4. 顺序延时太短 　¤¤ ¤¤¤¤ 2 ， 4 　THROTTLE FAULT2 　电位器低端断开或短路 1. 加速器电位器坏 2. 加速器类型选错 　¤¤¤ ¤ 3 ， 1 　CONT COIL/FLD SHORT 　接触器驱动器输出 　 　过流或励磁线圈短路 1. 主接触器线圈短路 2. 励磁线圈短路 　¤¤¤ ¤¤ 3 ， 2 　MAIN CONT WELDED 　主接触器粘连 1. 主接触器粘合 2. 主接触器驱动器短路 　¤¤¤ ¤¤¤ 3 ， 3 　FIELD OPEN 　电机励磁线圈开路 1. 励磁线圈连接开路 2. 励磁线圈开路 　¤¤¤ ¤¤¤¤ 3 ， 4 　MISSING CONTACTOR 　接触器丢失 1. 主接触器线圈开路 2. 主接触器未接 3. 至主接触器的接线开路 　¤¤¤¤ ¤ 4 ， 1 　LOW BATTERY VOLTAGE 　低电池电压 1. 电池电压低于欠压切断点 2. 电池接头腐蚀 3. 电池或控制器端子松 　¤¤¤¤ ¤¤ 4 ， 2 　OVERVOLTAGE 　过压 1. 电池电压达到过压切断点 2. 车辆运行，同时在充电 　¤¤¤¤ ¤¤¤ 4 ， 3 　THERMAL CUTBACK 　过 / 欠温切断 1. 温度 > 85 ℃ 或<- 25 ℃ 2. 车辆超载 3. 控制器安装不合适 4. 工作于极限环境 　¤¤¤¤ ¤¤¤¤ 4 ， 4 　ANTI-TIEDOWN 　起始时设置于模式 2 或 4 1. 模式开关对 B+ 短路 2. 模式开关被“系住”在模式 4 或 　 2

  科帝斯1207控制器故障代码

  故障灯显示 LED 码 编程器显示 意义 可能原因 　¤ ¤¤ 1 ， 2 　HW FAILSAFE 　硬件故障自动保护出错 　控制器损坏 　¤ ¤¤¤ 1 ， 3 　M-FAULT 　 M-输出短路 1. M-输出对地短路 2. 方向接触器不吸合 3. 方向接触器吸合速度过慢 4. 电机内部对地短路 　¤ ¤¤¤¤ 1 ， 4 　SRO 　SRO 故障 1. 钥匙开关及方向输入顺序错 2. SRO类型选择错误 3. 制动或方向开关线路开路 4. 顺序延时太短 　¤¤ ¤ 2 ， 1 　THROTTLE FAULT1 　加速器故障 1. 加速器输入接线开路 2. 加速器输入接线短路到 B+ 或 B- 3. 加速器的电位器故障 4. 选错加速器类型 　¤¤ ¤¤ 2 ， 2 　BB WIRING CHECK 　紧急反向接线故障 1．BB接线开路 2．BB 检测线路开路 　¤¤ ¤¤¤ 2 ， 3 　HPD 　HPD 顺序故障 1. KSI 制动及加速器输入顺序错 2. HPD 型式选错 3. 加速器电位器调节不正确 　¤¤ ¤¤¤¤ 2 ， 4 　THROTTLE FAULT2 　电位器低端断开或短路 1. 加速器低端接线开路 2. 加速器低端接线短路 3. 加速器类型选错 　¤¤¤ ¤ 3 ， 1 　CONT DRVR OC 　驱动器输出过流 1. 主接触器线圈短路 2. 励磁线圈短路 　¤¤¤ ¤¤ 3 ， 2 　DIR CONT WELDED 　换向接触器粘连 1. 换向接触器触点闭合 　¤¤¤ ¤¤¤ 3 ， 3 　FIELD OPEN 　电机励磁线圈开路 1. 励磁线圈连接开路 2. 励磁线圈开路 　¤¤¤ ¤¤¤¤ 3 ， 4 　MISSING CONTACTOR 　未发现接触器 1. 换向接触器线圈开路 2. 换向接触器线圈丢失 3. 并激磁场开路 4. 连接换向接触器或并激磁场的 　¤¤¤¤ ¤ 4 ， 1 　LOW BATTERY VOLTAGE 　电池电压过低 1. 电池电压＜16V 2. 电池接头腐蚀或松动 3. 控制器接线端子松动 　¤¤¤¤ ¤¤ 4 ， 2 　OVER VOLTAGE 　电池电压过高 1. 电池电压＞33V 2. 车辆运行时充电器仍连接 　¤¤¤¤ ¤¤¤ 4 ， 3 　THERMAL CUTBACK 　超出工作温区，电流减小 1. 温度 > 85 ℃ 或<- 25 ℃ 2. 车辆超载 3. 控制器安装不合适 4. 工作于极限环境




为您推荐：叉车仪表盘故障灯图解叉车指示灯图解大全杭州叉车故障灯图解
1、 起升时出现颤动

合力叉车比较常见的一个故障就是在起升的时候出现颤动的现象。而造成这种情况的主要原因是叉车的起升油缸当中有空气、液压系统漏油、内门架叉架大小滚轮及轴承过度磨损等。

2、 起升速度过慢或不能起升

通常合力叉车出现这种故障都是管路和接头有漏油B多路阀的阀孔滑阀杆或封圈磨损,产生内漏，起升油缸活塞支承环/Y型密封圈磨损,产生内漏这两方面的原因造成的。

3、 制动失灵

导致叉车制动失灵的主要原因包括：制动电路发生断路，牵引电极控制动器中摩擦片过度磨损，制动器松脱或制动片间隙过大。

合力叉车大泵油泵不喷油是什么原因？

合力叉车VE油泵不喷油可能有以下几个原因：1.燃油路堵塞：大泵的油路可能被杂物或沉淀物堵塞，或有水份零件生锈，导致油无法流通，从而无法喷油。需要清洗或更换油路。2. 油泵故障：大泵的油泵可能出现故障，如泵体磨损、密封件老化等，导致油无法被泵出。需要更换油泵或维修。3. 油箱油位不足：油箱油位不足会导致大泵无法吸取足够的油，从而无法喷油。需要加注足够的油。4. 油品不合适：如果使用的油品不符合要求，如粘度过大或过小、杂质过多等，会影响大泵的正常工作，导致无法喷油。喷油量不稳定，需要更换合适的油品。5. 油路漏油：油路可能存在漏油现象，导致油无法到达大泵，从而无法喷油。需要检查油路是否存在漏油现象，并及时修复。以上是可能导致合力叉车大泵不喷油的几个原因，需要根据具体情况进行排查和处理。建议请专业技术人员进行检修。
